Progressivsysteme - für eine kontinuierliche Schmierung

Zuverlässigkeit erhöhen - Effizienz steigern - Verschleiß verringern

Für kleine bis mittelgroße Maschinen, die kontinuierliche Schmierung benötigen.

Der Einsatz von automatischen Schmiersystemen erhöht die Lebensdauer Ihrer Ausrüstung und reduziert dadurch Ausfallzeiten und Wartungskosten.
Bei uns finden Sie Qualitätsprodukte diverser Hersteller wie z.B. SKF (ehem. Vogel), Groeneveld-Beka (ehem. Beka-Max), Bijur Delimon sowie Graco.

Bei den Progressivsystemen handelt es sich um Systeme, welche sowohl bei kleinen als auch bei mittelgroßen Maschinen zum Einsatz kommen. Sie sind zur Verwendung mit Fette bis max. NLGI-Kl. 2 sowie Fliessfette und Öle geeignet.

Anwendungsgebiete & Vorteile

Vorteile

Ermöglicht eine kontinuierliche Schmierung
(Abzuschmierende Stellen erhalten in regelmäßigen Abständen exakt definierte Schmierstoffmengen)

Einfache und zuverlässige Überwachungsmöglichkeiten
(System-Überwachung durch Blockade-Erkennung, integrierte Steuerungseinrichtungen)

Speziell für raue Bedingungen, einschl. ATEX / EEX
(Hohe Gegendrücke, schmutzige und/oder nasse, feuchte Umgebungen, niedrige Temperaturen)

Anwendungsgebiete

Baumaschinen (Betonpumpe, Mörtelpumpen, Radlader, Bagger, Grabenfräsen)
Landwirtschaftliche Maschinen (Ballenpressen, Harvester, Güllefässer)
Fördermaschinen
Lebensmittel- und Getränkeanlagen
Kompressoren in der Gas- und Ölindustrie
Windkraftanlagen
LKW (Schneepflüge, Müllfahrzeuge)
Asphalt-Mischanlagen

Systemarten

Es wird zwischen zwei verschiedenen Systemtypen unterschieden.

Manuelle Systeme: Ideal für Systeme, die gelegentlich von Hand abgeschmiert werden können
Automatische Systeme: Ideal für Systeme, welche eine permanente oder eine in festen zeitlichen Abständen erfolgende Fett- bzw. Öl- oder Fliessfettabgabe benötigen

Automatische Schmierung - Funktionsweise

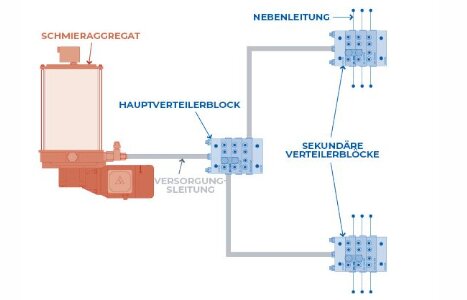

Progressivanlagen sind bestens geeignet für weit auseinanderliegende Schmierstellen, die unterschiedliche Schmierstoffmengen benötigen. Eine Anlage besteht aus einer Pumpe mit Behälter (1 kg bis 20 kg Behältervolumen) und Pumpenelement, die mit mindestens einem Schmierstoffverteiler (Hauptverteiler) verbunden ist. Je nach Anwendung können sekundäre Progressivverteiler (Nebenverteiler) an die Auslässe des Hauptverteilers angeschlossen werden. Dadurch kann die Zahl der abzuschmierenden Stellen erhöht werden. Ebenfalls können, je nach Pumpenmodell, weitere Pumpenelemente angeschlossen werden. Der primäre Verteiler hat die Aufgabe, den Volumenstrom in einem vorgegebenen Verhältnis aufzuteilen und an die Nebenverteiler weiterzuleiten. Die Auslässe der Verteiler werden über Leitungen an die Schmierstellen angeschlossen. Progressiv-Schmiersysteme sorgen für eine kontinuierliche Schmierung, solange die Pumpe im Betrieb ist. Wenn die Pumpe stoppt, halten die Kolben des Progressivverteilers in ihrer aktuellen Position an. Sobald die Anlage die Förderung wieder aufnimmt, machen die Kolben da weiter, wo sie aufgehört haben. Dementsprechend stoppt die Anlage den Betrieb, sobald auch nur eine Schmierstelle verstopft ist. Es besteht die Möglichkeit (je nach Verteilertyp), die Kolbenbewegung eines Progressiv-Verteilers elektrisch oder optisch zu überwachen.

Je nach Pumpenmodell versorgt die Pumpe die Schmierstoffverteiler mit Schmierstoff mit bis zu 400 bar Ausgangsdruck.

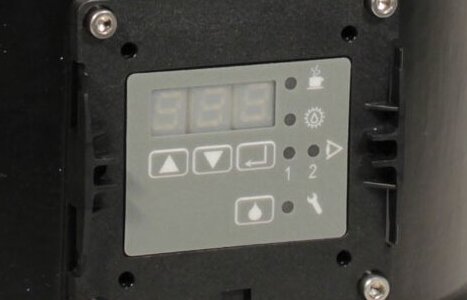

Die Kolbenpumpen können entweder über eine integrierte Steuerung oder aber über ein externes Steuergerät geregelt werden. Hierbei wird die Pausen- und Laufzeit definiert.

Bei der Planung einer Anlage, sollten folgende Kriterien beachtet bzw. ermittelt werden:

Anzahl der Schmierstellen
Gegendrücke an den Schmierstellen
Betriebstemperaturbereich
Schmierstoff
Steuerung und Überwachung
Antriebsart der Förderpumpe

Komponenten

Progressivverteiler

Progressivverteiler werden in drei Ausführungen gefertigt - Scheibenverteiler, Blockverteiler oder Modularverteiler. Scheibenverteiler können beliebig durch weitere Scheiben erweitert werden (max. 22 Auslässe). Dadurch ist eine individuelle Konfektion mit unterschiedlichen Dosiervolumen möglich. Ein Blockverteiler hat eine feste, vordefinierte Menge.

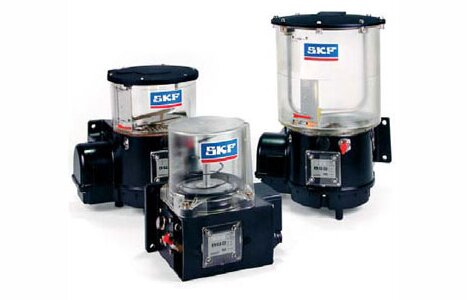

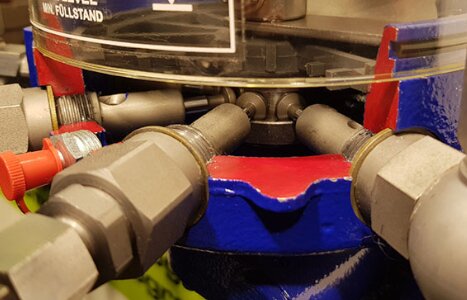

Progressivpumpe

Progressivsysteme der Hersteller SKF (ehem. Vogel), Bijur Delimon, Groeneveld-Beka (ehem. Beka-Max). Die Pumpen eignen sich zur Schmierung mit Fett, Fliessfett oder Öl. Wahlweise mit oder ohne Steuerung erhältlich. Einige Modelle sind sofort lieferbar.

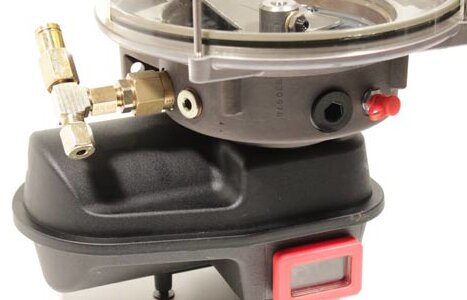

Pumpenelement

Verfügbar mit oder ohne Druckbegrenzungsventil. Unterschiedliche Ausführungen erhältlich - federrückgeführt oder zwangsgeführt. Pumpenelemente fördern den Schmierstoff über Schmierstoffleitungen zu den Schmierstellen oder Verteilern. Ohne das Pumpenelement kann die Progressivanlage das Schmiermittel nicht nach außen befördern.

Verschraubungen und Rohre

Verschraubungen und Kunststoffrohre sind wichtiger Bestandteil einer Einleitungsanlage. Alle Komponenten finden Sie HIER.

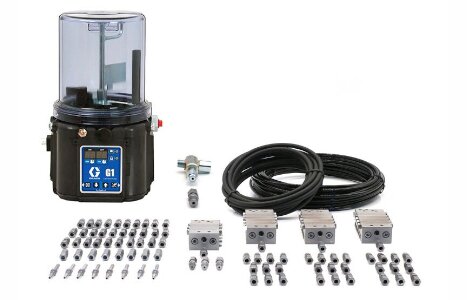

Komplettsysteme

Komplettsysteme Progressivanlagen

Wir bieten Ihnen komplette Zentralschmiersysteme für den progressiv Bereich an. Von der Pumpe mit unterschiedlicher Spannungsversorgung und Behältergröße, der Wahl ob mit oder ohne Steuerung, der passenden Verteiler bis zu den passenden Schläuchen und benötigten Verschraubungen - alles ist im Set enthalten, so dass Sie sofort mit der Montage starten können. Natürlich können wir Ihnen auch ein individuell auf Ihre Maschine abgestimmtes Set konfigurieren und anbieten.

Manuelle Schmierung

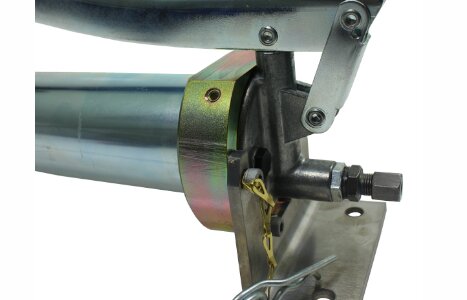

Wenn kein kontinuierlicher Bedarf an Schmierstoff besteht oder nur sehr wenige Schmierstellen regelmäßig geschmiert werden müssen, kommt eine manuelle Schmierung mit einer Handpumpe in Frage. Eine manuelle Schmierung mit Handpumpe ist eine einfache und effektive Methode. Vorteil dieser Art der Schmierung ist, dass Sie selbst als Anwender die Schmierung steuern und beeinflussen können. Ebenfalls sind Handpumpen relativ günstig in der Anschaffung. Ihre Bauart ist meist sehr kompakt, trotzdessen können diese Systeme hohe Drücke erzeugen.

Auch hier gibt es unterschiedliche Systeme für den Einsatz mit Fett. Wie bei den automatisierten Progressivsystemen wird die manuelle Schmierung neben der Handpumpe auch mit einem Progressivverteiler zur präzisen Dosierung des Schmierstoffs sowie den notwendigen Verschraubungen und Leitungen ausgestattet.

Bei nur wenigen oder schwer erreichbaren Schmierstellen können Sie auch eine Schmiernippel-Verlängerung verwenden. Weitere Informationen hierzu finden Sie HIER.
